专利号:ZL201820373579.X

描述

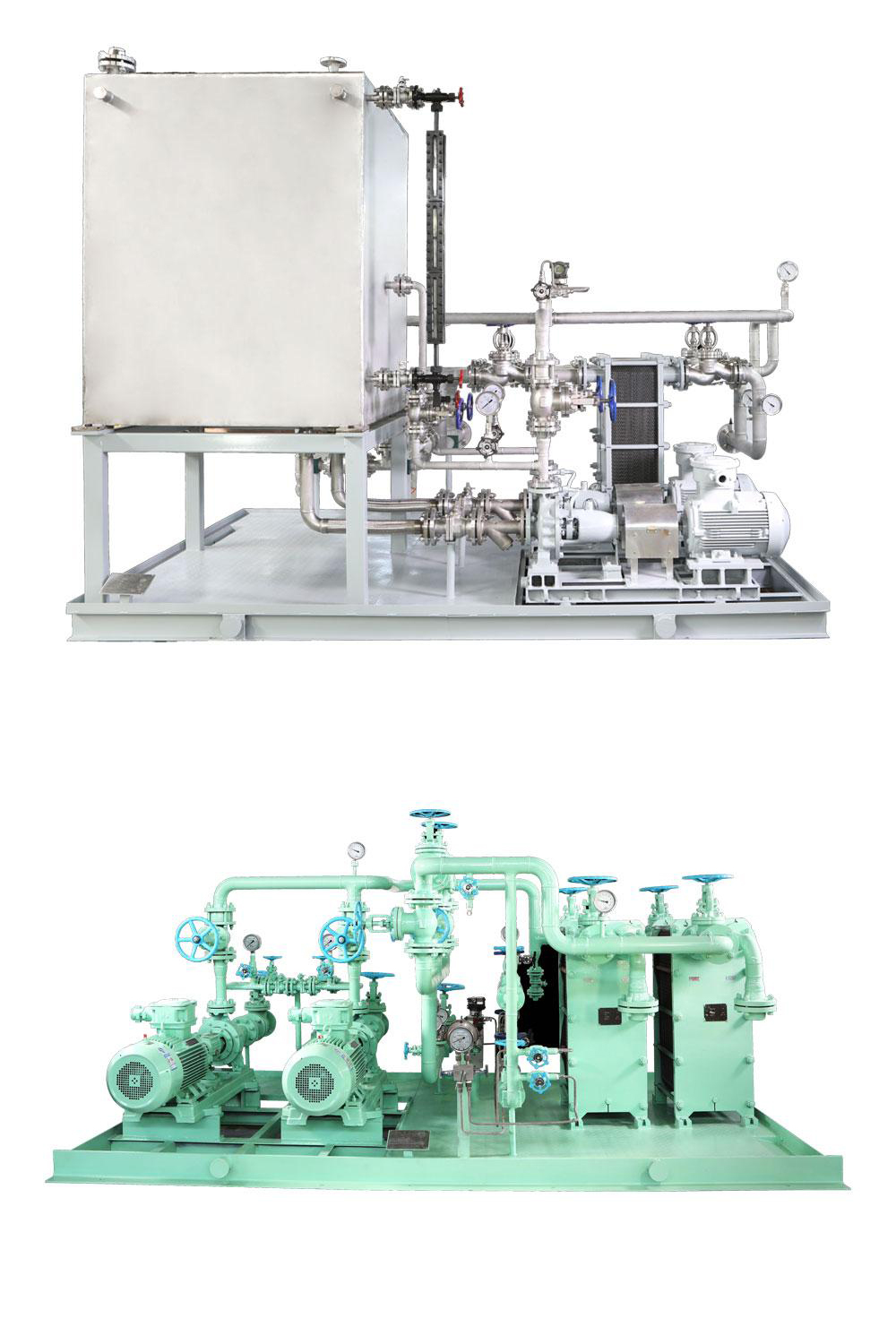

一、产品概述

水站即换热站，是由板式换热器、循环水泵、温控阀、过滤器、阀门、仪表及管路和底座等组成。产品主要应用于石油、化工、电厂、冶金、矿山等行业大型设备的热交换系统中。

本产品是水水热交换形式，一次水侧冷却水为二次水侧软化水提供冷却(加热)。软化水供水压力≤0.5MPa，供水温度20～60℃；冷却水进水温度15～50℃，冷却水压力≤0.5MPa。

二、工作原理

水站机组是把二次水侧软化水通过板式冷却器将热量传递给一次水侧冷却水，软化水经由过滤器、水泵、板式换热器、温控阀后以恒定的温度供给，以满足设备冷却(预热)的需要。

三、产品特点

1）两台离心泵互为主辅，可保证向设备连续供给。

2）采用进口温控阀，温度控制准确可靠。

3）采用高性能的不锈钢板式换热器，机组体积小，占地面积小。

4）配有仪表盘和变送器，观察运行参数方便，可实现远程自动控制。

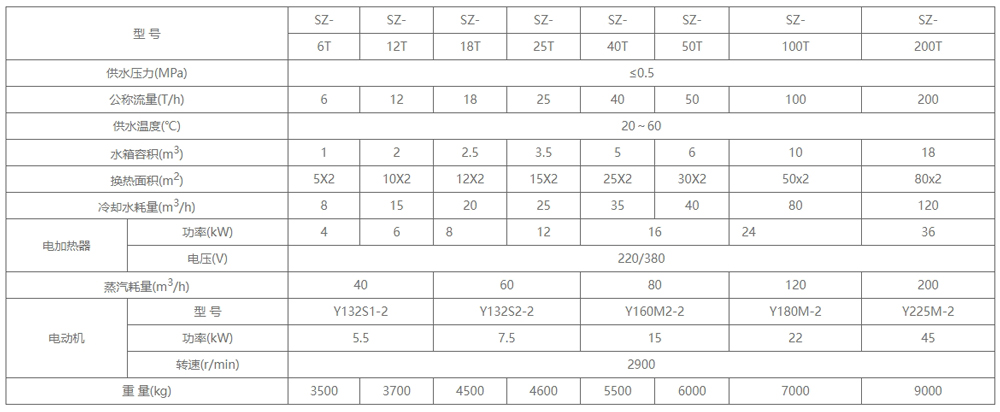

四、技术参数　

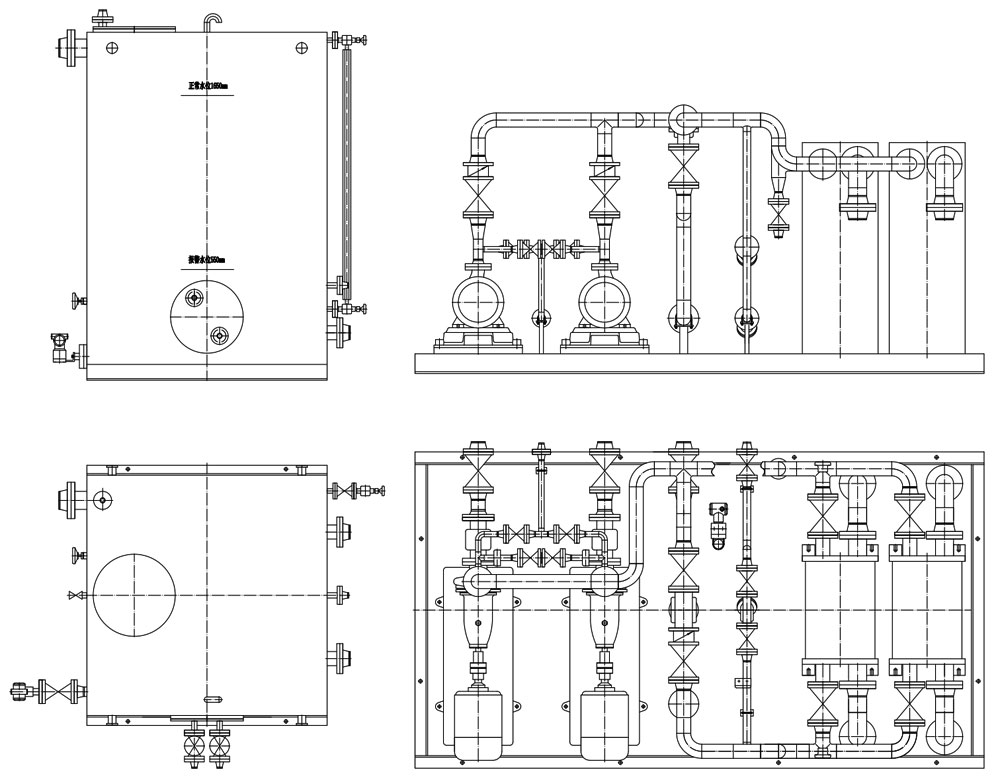

五、外形图

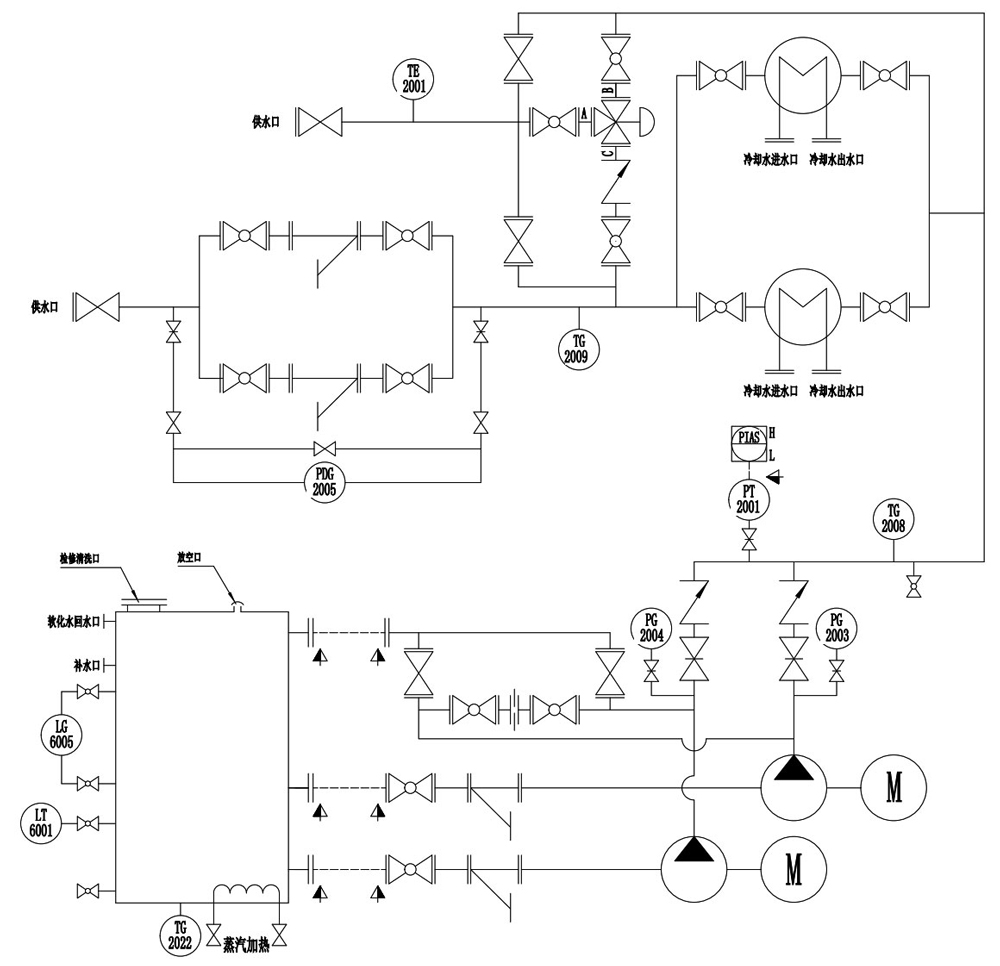

六、流程图

七、型号标识
