专利号：ZL201820373580.2

描述

一、产品概述

XYZ稀油站是稀油循环润滑系统的心脏，为机器的摩擦部位提供压力恒定的润滑油。适用于润滑介质运动粘度在40℃时为22～460mm2/min的稀油循环润滑系统中。产品主要应用于石油、化工、电厂、冶金、矿山等行业。

产品主要由螺杆泵、电机、冷却器、过滤器、安全阀、溢流阀、自力调节阀、仪表、电器、油箱、底座及各类管线、管件、阀门等组成

稀油站的供油压力≤0.5MPa，供油温度40±5℃；过滤精度0.01～0.13mm；冷却水进水温度≤33℃，冷却水压力≤0.4MPa；换热器进油温度为≤50℃左右；油温降≥8℃；使用蒸汽加热油时蒸汽的压力为0.3MPa。

二、工作原理

首先启动稀油站油泵，润滑油液由螺杆泵从油箱中吸出，经止回阀、冷却器、双筒油过滤器，被直接送到设备的润滑点,当系统压力达到允许的工作压力后启动主机设备运行。正常工作时，油泵一台工作、一台备用。由于某种原因系统压力下降，当降到设定值时，压力控制器控制备用泵自动开启，双泵一起工作，直到压力正常时，备用泵自动停止；若油压继续下降到另一设定值时，则通过另一压力控制器，发出故障警报。

稀油润滑系统的公称压力为0.4Mpa，因此稀油站在出厂前，已经将系统中的自力调节阀泄荷压力调定在0.4 Mpa，当稀油润滑系统压力超过设定压力时，自力调节阀将自动开启泄压，多余的油液即流回油箱。

油站设有双筒式油过滤器，其中一组过滤滤芯工作，另一组过滤滤芯备用，在油滤器进出口之间接有差压表和差压变送器，当压差超过0.05MPa发讯报警，人工切换备用滤芯工作，取出原工作滤芯，清洗或更换滤网。

三、产品特点

1）设有备用油泵，可保证向润滑点连续供油。

2）采用双筒式油过滤器，可不停车进行滤芯的清洗和更换。

3）采用列管式油冷却器，冷却效果好，阻力小，便于维修。

4）配有仪表盘和变送器，观察运行参数方便，可实现远程自动控制。

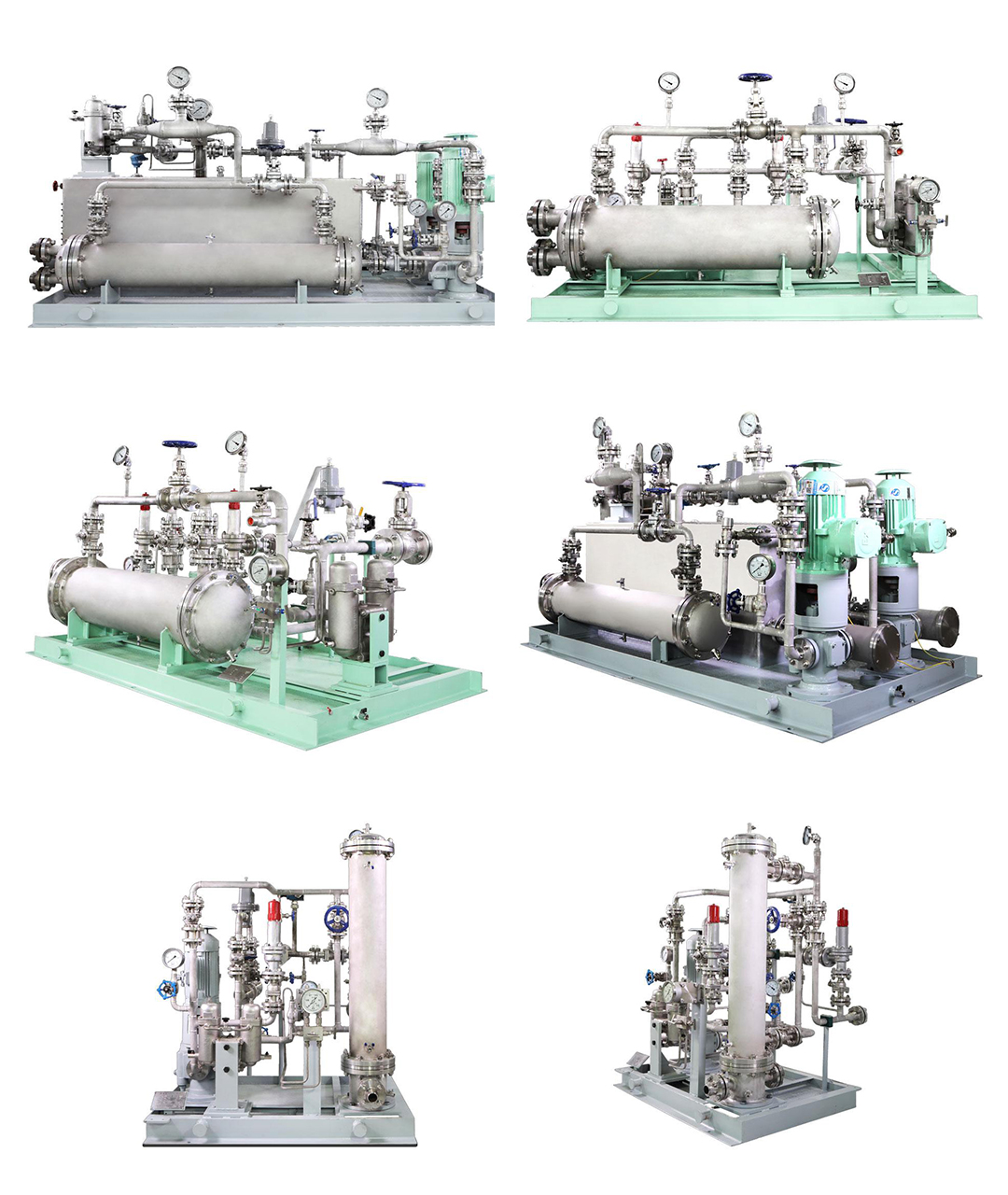

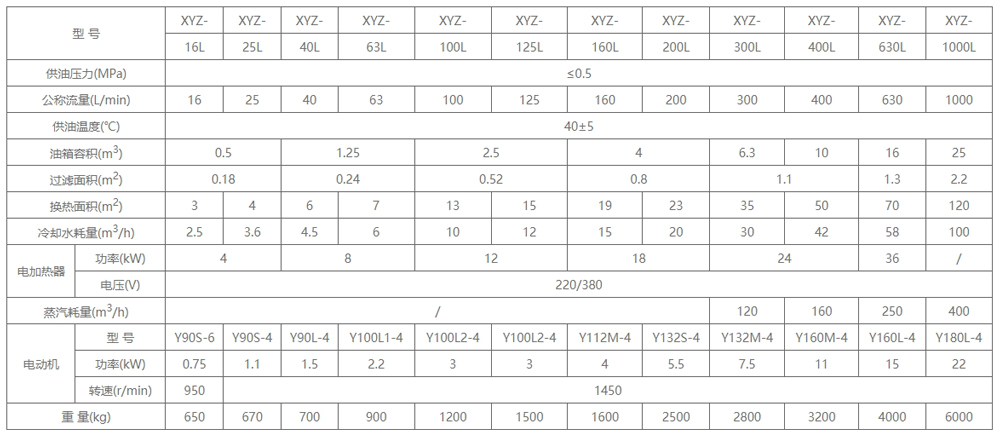

四、技术参数　

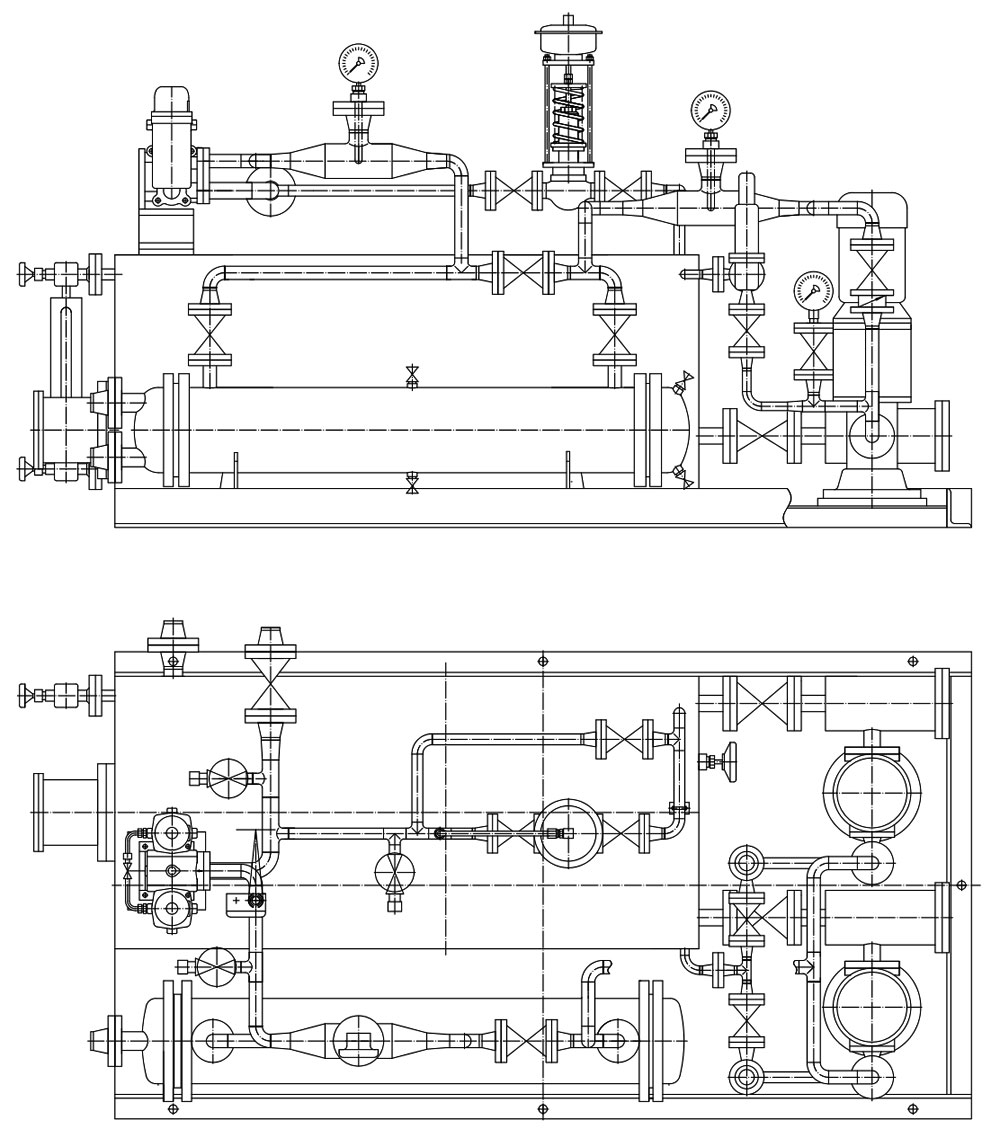

五、外形图

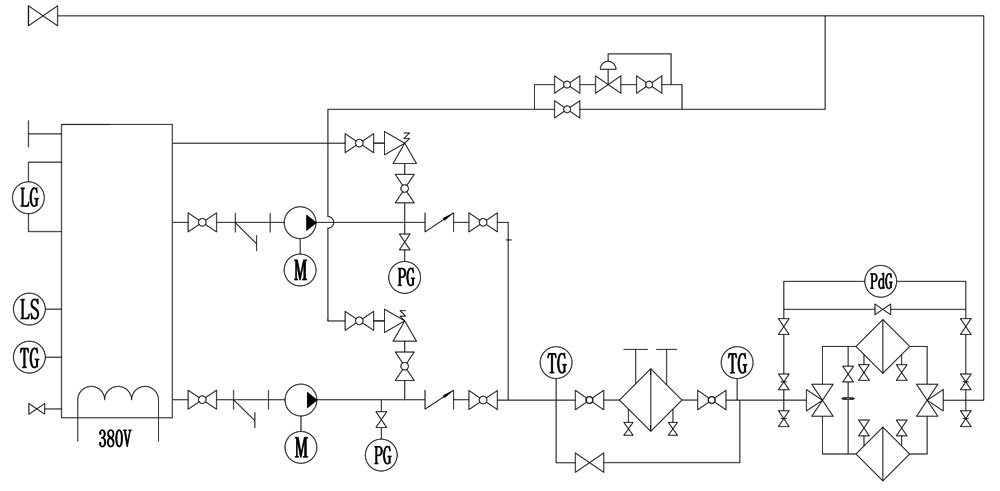

六、流程图

七、型号标识
